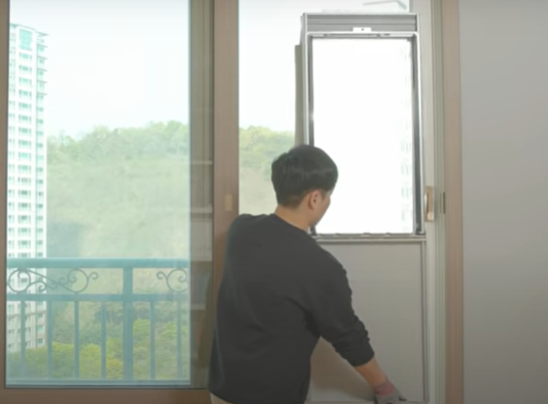

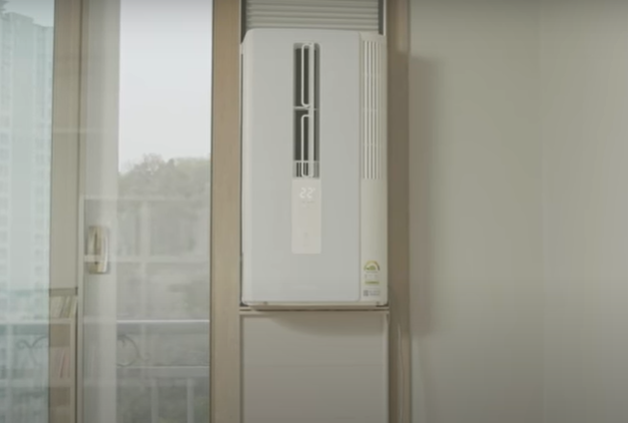

해체해 두었던 21년형 삼성 창문형 에어컨 재설치에 어려움을 겪고 계시나요? 삼성전자의 21년형 창문형 에어컨 설치 가이드 보시고 간단하고 안전하게 설치하여 시원한 여름 보내세요.

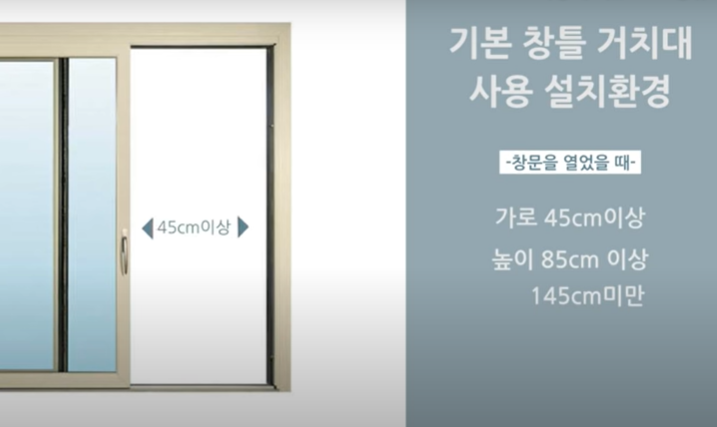

Step 1 설치 환경 확인
1. 창틀이 있는 미닫이 창에만 설치 가능.
2. 창문 가로넓이 : 45cm 이상.
3. 창문 세로 높이 : 85cm 이상 145cm 미만.

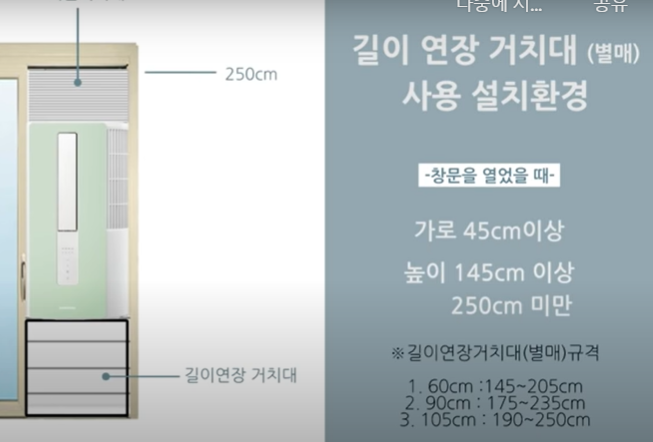

4. 창틀 높이 145cm이상 시, 길이 연장 거치대 필요(최대 250cm까지 가능).

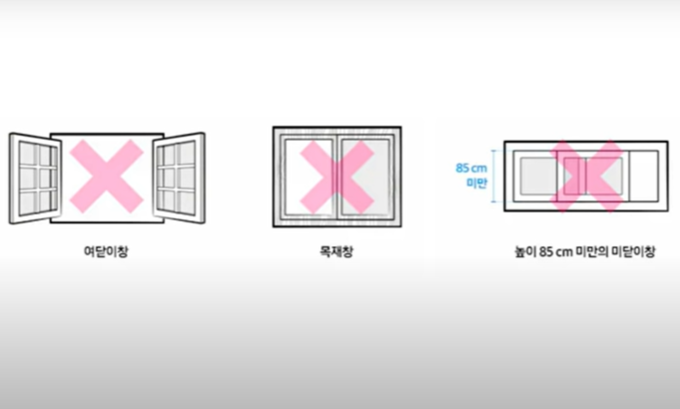

5. 여닫이창, 목재창, 물빠짐 구멍 없는 창틀에는 설치 불가.
 |
1. 창틀이 있는 미닫이 창에만 설치 가능 |
 |
2. 창문 가로 넓이 : 45cm 이상 3. 창문 세로 높이 : 85cm 이상 145cm 미만 |
 |
4. 창틀 높이 145cm이상 시, 길이 연장 거치대 필요(최대 250cm까지 가능). |
 |
5. 여닫이창, 목재창, 물빠짐 구멍 없는 창틀에는 설치 불가 |
▼ 삼성 22년형 창문형 에어컨이라면 아래에서 확인하세요 ▼
Step 2. 거치대 설치 준비

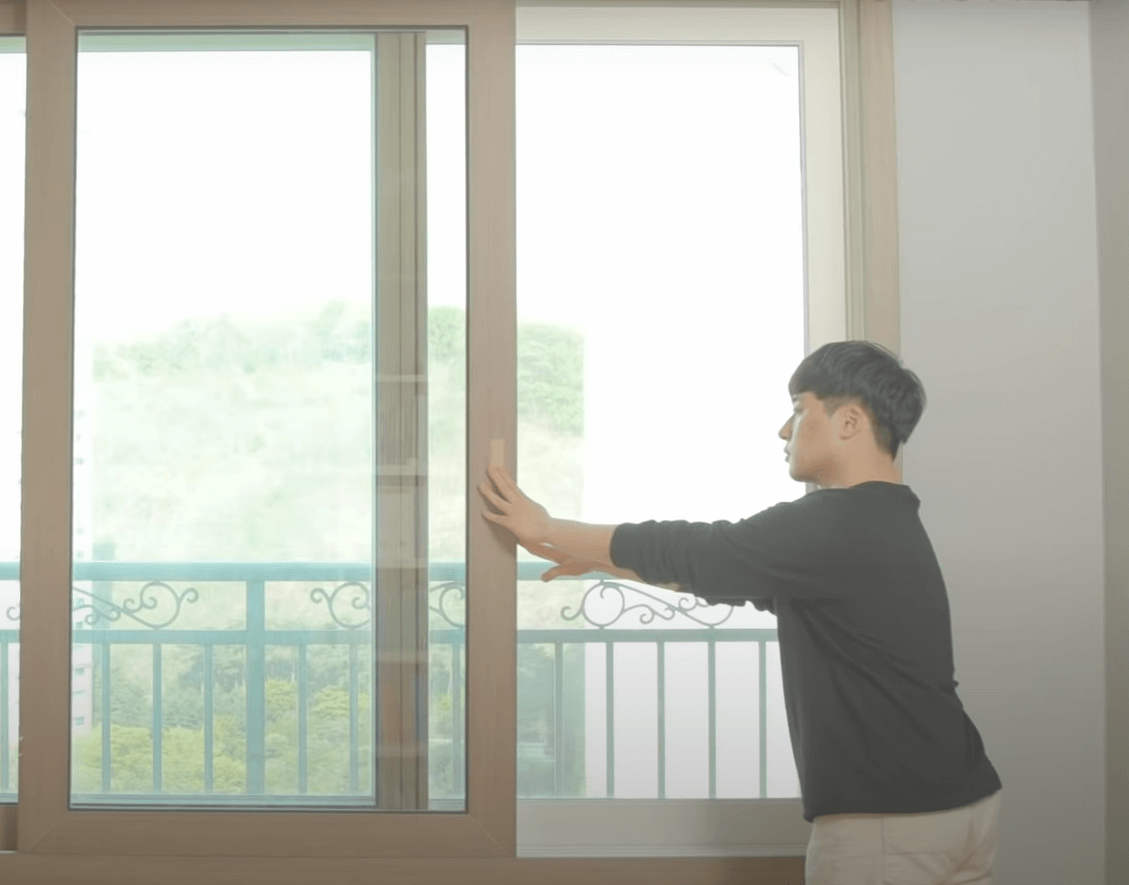

1. 낙하방지를 위한 창틀의 방충망과 외벽 창문 닫기. 보호장갑 착용.

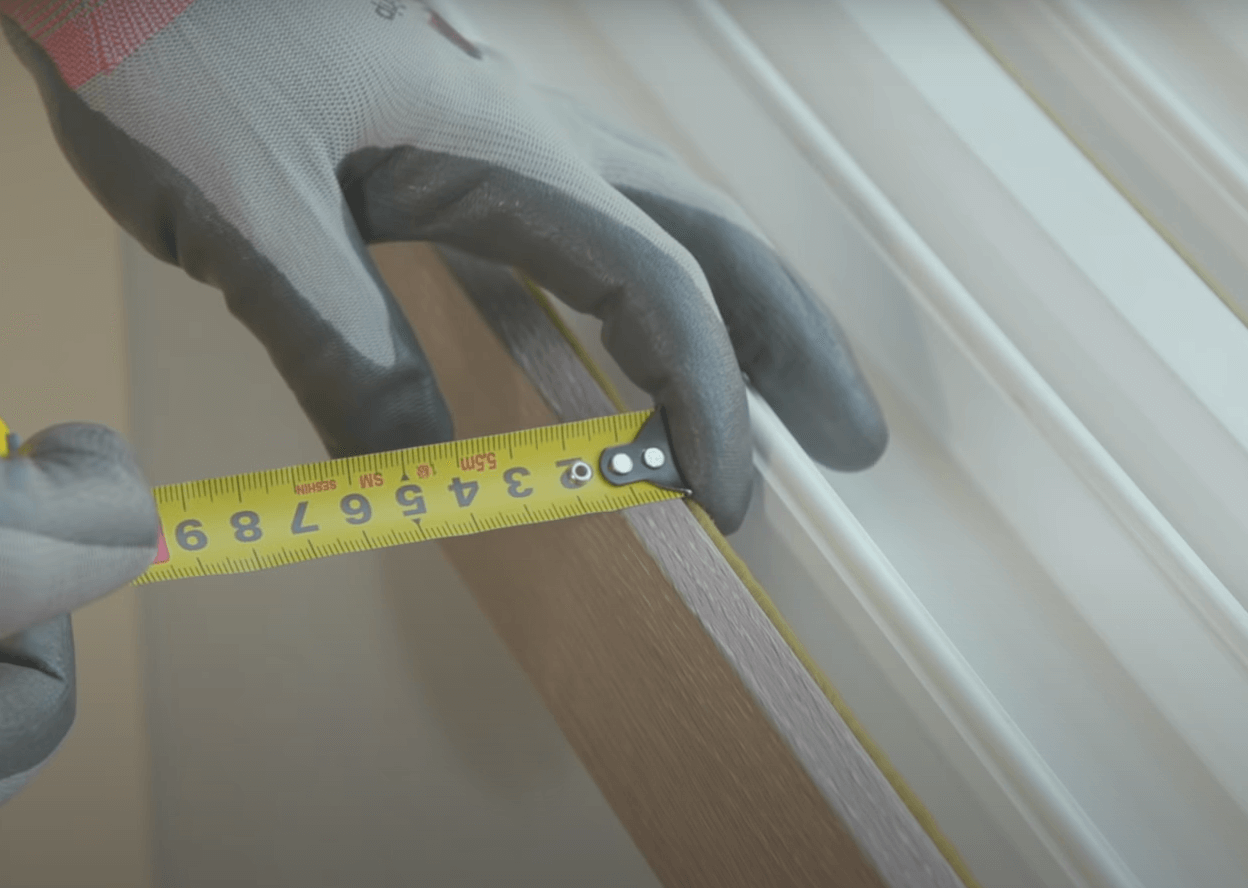

2. 창턱 두께 확인 : 0.9 cm 이하 시 기본 출고 상태로 설치 가능.

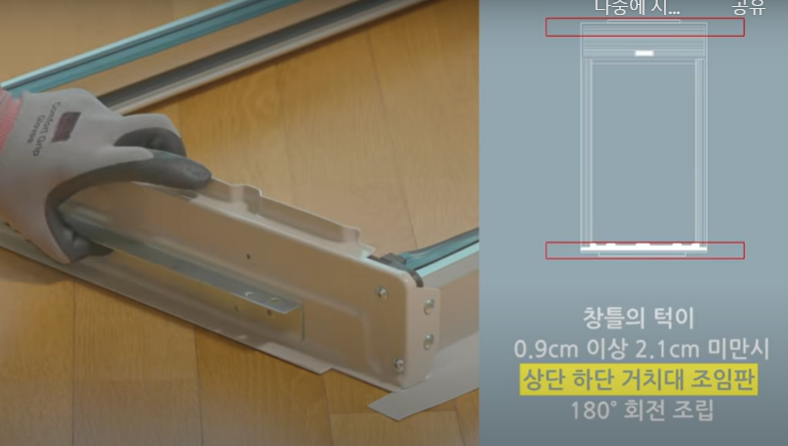

3. 창턱 두께 0.9 cm 이상 2.1 cm 미만 시 나사 분해 후 180도 회전 조립 필요.

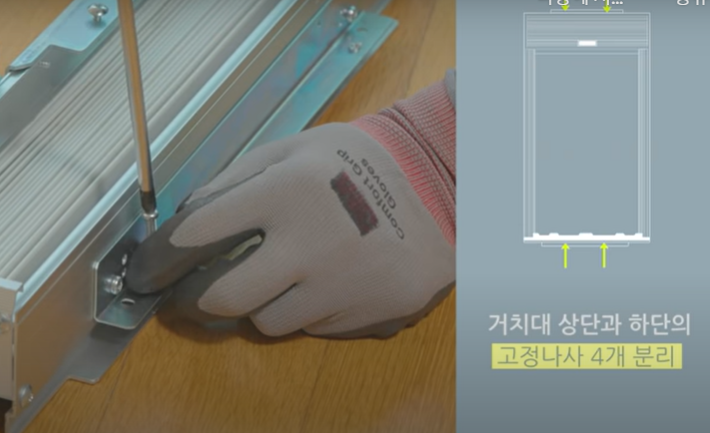

4. 고정 나사 4개 분리.

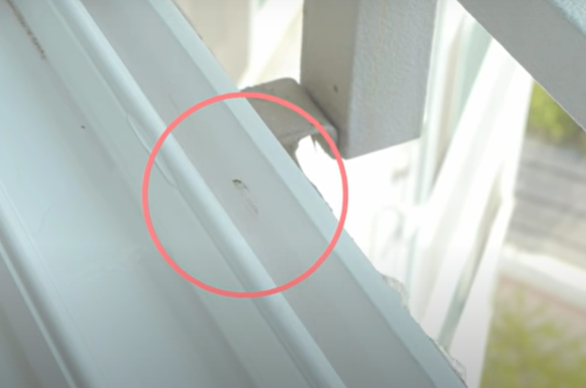

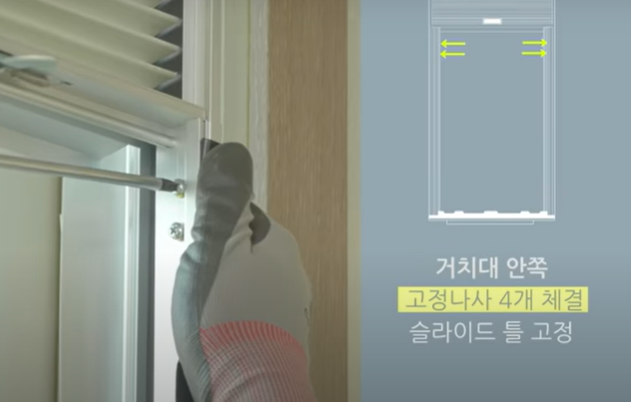

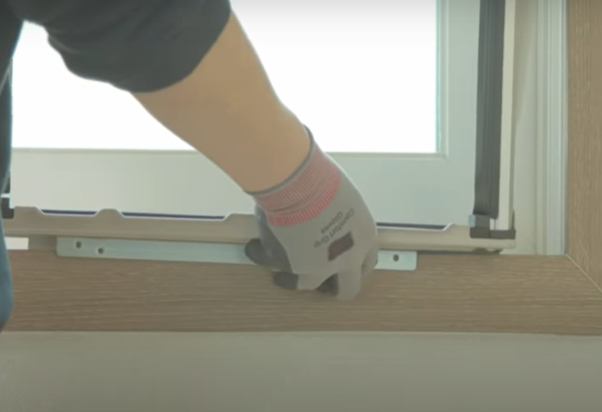

5. 거치대 하부 걸림턱을걸림턱을 창틀 안쪽에, 상부 걸림턱을 슬라이드틀에 맞게 위치시키고 고정나사 2개 조이기.

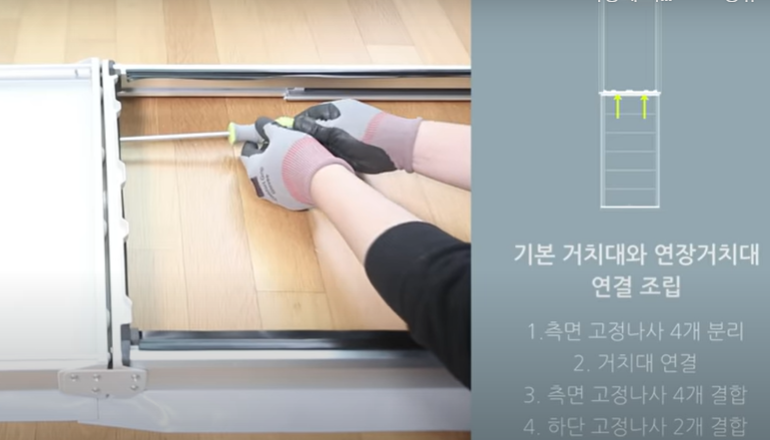

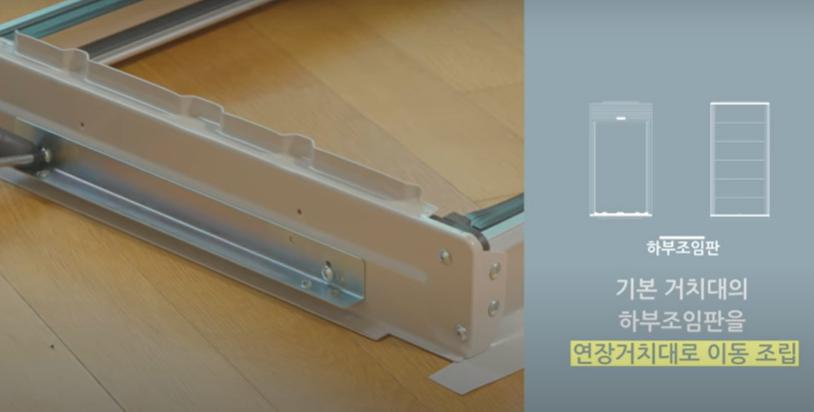

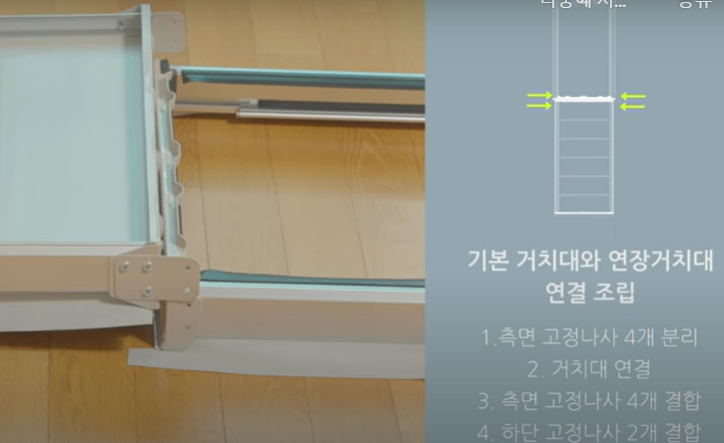

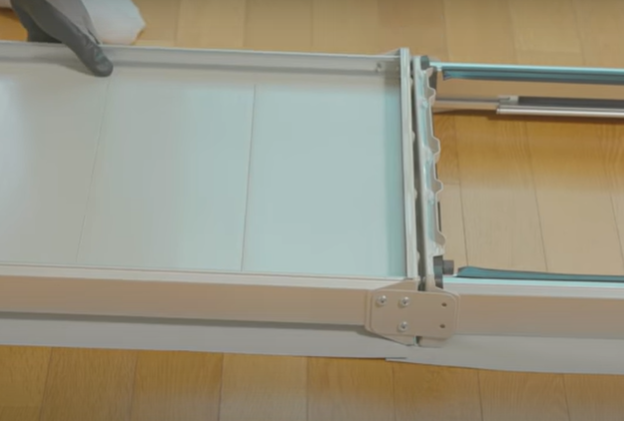

6. 연장거치대 사용 시, 하부조임판 이동 조립 및 연장거치대와 연결조립 필요.
 |
1. 낙하방지를 위한 창틀의 방충망과 외벽 창문 닫기. 보호장갑 착용 |
 |
2. 창턱 두께 확인 : 0.9 cm 이하 시 기본 출고 상태로 설치 가능 |
 |
3. 창턱 두께 0.9 cm 이상 2.1 cm 미만 시 나사 분해 후 180도 회전 조립 필요 |
 |
4. 고정 나사 4개 분리 |
 |
5. 거치대 하부 걸림턱을 창틀 안쪽에, 상부 걸림턱을 슬라이드틀에 맞게 위치시키고 고정나사 2개 조이기 |
      |
6. 연장거치대 사용 시, 하부조임판 이동 조립 및 연장거치대와 연결조립 필요 |

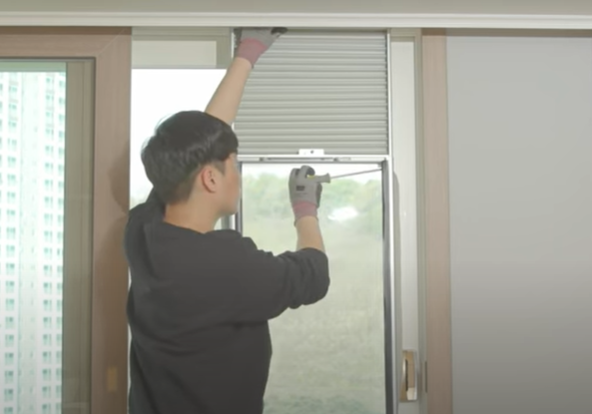

Step 3. 거치대 설치

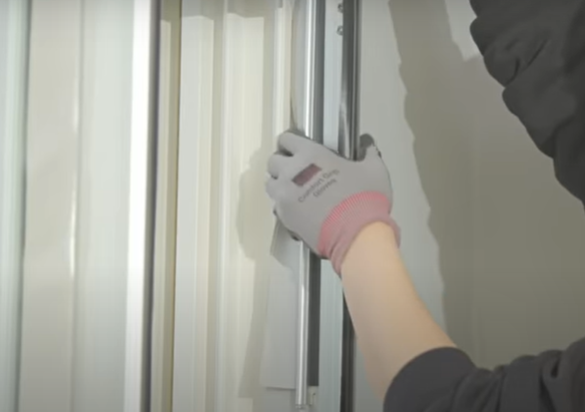

1. 거치대를 최대한 밀착시키고 좌우 패킹을 실외측으로 정리.

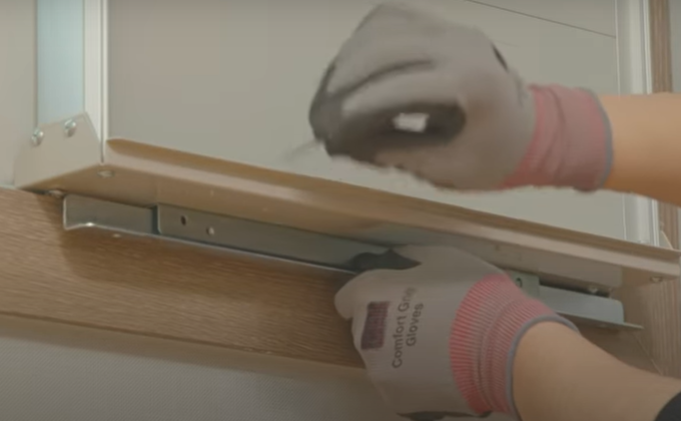

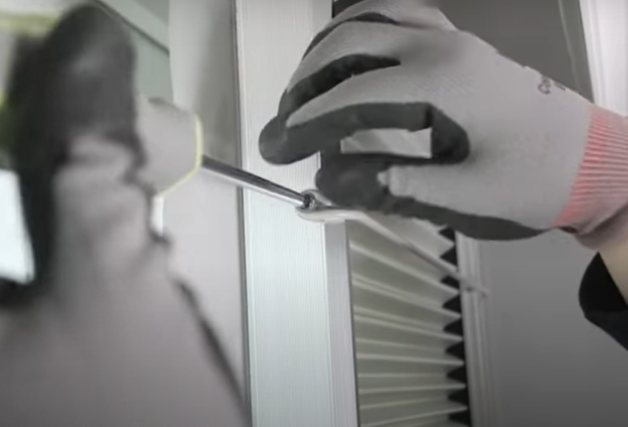

2. 창틀 보호판을 하부 조임판 사이에 끼운 후 분리했던 고정나사 2개 체결.
3. 상단 부분도 동일하게 창틀 보호판을 끼우고 고정나사 2개 체결.
4. 기본 거치대 상단 좌,우측 옆면에 보이는 나사 구멍에 맞춰 가드바 조립.
 |
1. 거치대를 최대한 밀착시키고 좌우 패킹을 실외측으로 정리 |
 |
2. 창틀 보호판을 하부 조임판 사이에 끼운 후 분리했던 고정나사 2개 체결 3. 상단 부분도 동일하게 창틀 보호판을 끼우고 고정나사 2개 체결 |
 |
4. 기본 거치대 상단 좌,우측 옆면에 보이는 나사 구멍에 맞춰 가드바 조립 |
Step 4. 단열재 부착 및 에어컨 조정

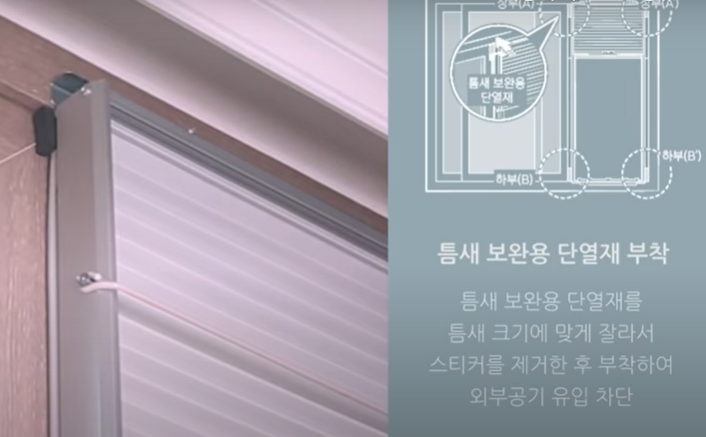

1. 외부 공기 유입 차단을 위해, 단열재를 거치대 상부, 하부 틈새 및 주름판 측면에 부착.

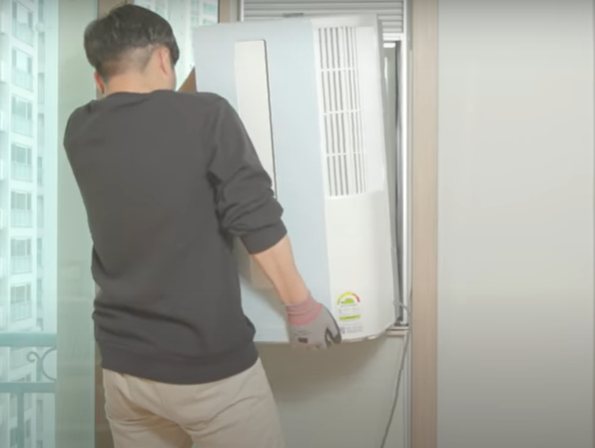

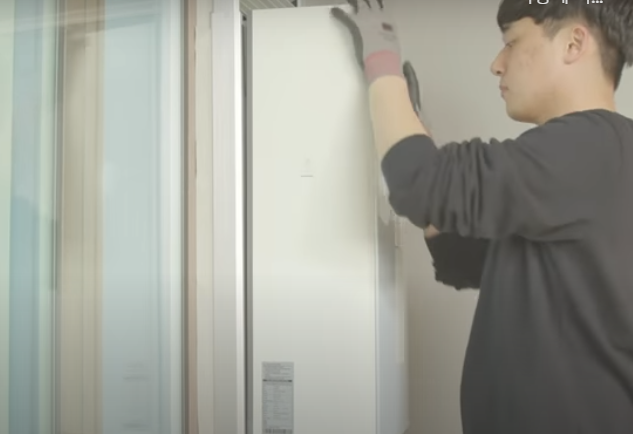

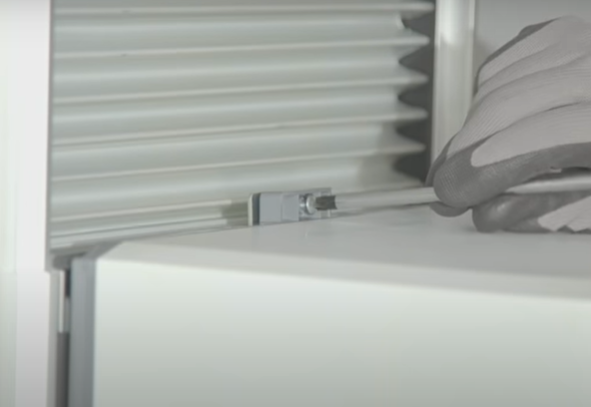

2. 거치대의 제품 고정나사를 풀고 제품을 들어 하단부터 안쪽까지 밀어 넣고 고정 브래킷에 고정.
3. 분리했던 제품 고정나사 체결하여 제품을 고정.
4. 제품 뒤쪽 토출구를 막지 않도록 창문 열기.

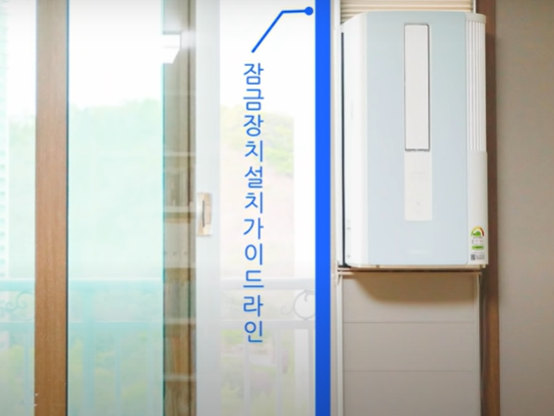

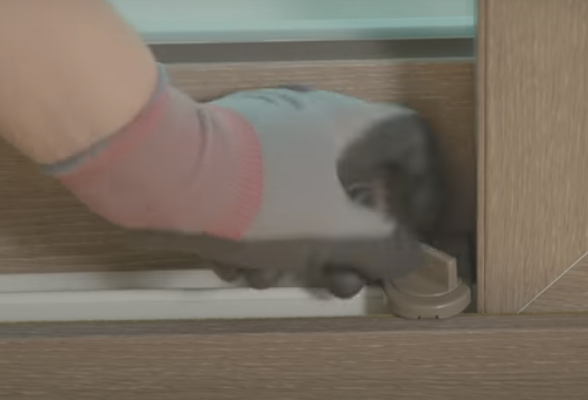

5. 창문 잠금장치 끼운후 시계방향으로 돌려 고정.
 |
1. 외부 공기 유입 차단을 위해, 단열재를 거치대 상부, 하부 틈새 및 주름판 측면에 부착. |
 |
2. 거치대의 제품 고정나사를 풀고 제품을 들어 하단부터 안쪽까지 밀어넣고 고정 |
 |
3. 분리했던 제품 고정나사 체결하여 제품을 고정 |
 |
4. 제품 뒤쪽 토출구를 막지 않도록 창문 열기 |
 |
5. 창문 잠금장치 끼운후 시계방향으로 돌려 고정 |
Step5. 에어컨 분리하기
1. 고정나사 분리 후 에어컨 상부 후크를 왼쪽으로 밀어 거치대와 분리.
2. 창틀 거치대는 설치의 역순으로 분해.
 |
1. 고정나사 분리 후 에어컨 상부 후크를 왼쪽으로 밀어 거치대와 분리 |
 |
2. 창틀 거치대는 설치의 역순으로 분해 |
